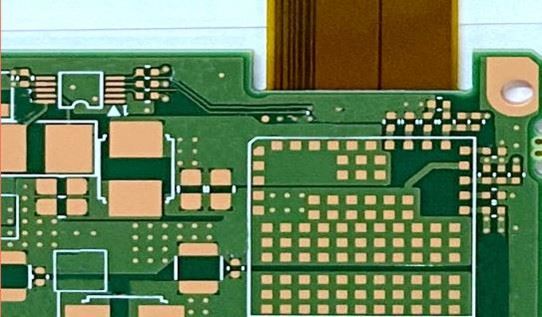

Tauler flexible rígid de 10 litres

La PCB rígida-flexible de 10-capes- és una placa de circuit imprès (PCB) de gamma-de gamma alta que se centra en la interconnexió multi-capes i els requisits de muntatge en tres-dimensions. El seu avantatge principal rau en la combinació integrada de 10 capes de substrats rígids i flexibles, equilibrant el suport estructural i l'adaptabilitat a la flexió. La seva estructura de pila multi-capes i el procés de transició de flexió rígida tenen requisits extremadament alts per a la precisió de fabricació. Durant el procés de producció, s'ha de prestar especial atenció als aspectes següents.

En primer lloc, cal seleccionar amb precisió els substrats segons els requisits de l'estructura de la pila de 10-capes. Les capes rígides adopten preferentment laminats revestits de coure FR-4- amb una resistència a la temperatura estable i propietats dielèctriques, mentre que les capes flexibles utilitzen substrats de poliimida (PI) amb una excel·lent resistència a la flexió i un rendiment anti-envelliment. Mentrestant, s'utilitzen adhesius d'alt rendiment-compatibles amb tots dos per garantir la força d'unió entre capes i la compatibilitat elèctrica, eliminant el risc de delaminació multi-de la font. En segon lloc, centreu-vos en controlar la precisió d'alineació de la pila de 10-capes i el procés de l'àrea de transició rígida-flex. Durant la laminació, la posició dels circuits a cada capa s'ha de calibrar amb precisió. Per a l'àrea de transició rígida-flex, optimitzeu els paràmetres de laminació i el tractament de les vores per evitar trencaments de circuit causats per la concentració d'estrès durant la flexió. Finalment, reforçar el control de qualitat del procés complet. Per a processos clau de plaques de 10 capes, com ara perforació, gravat i emmascarament de soldadura, controleu estrictament la precisió del diàmetre del forat, la integritat del circuit i la conductivitat entre capes. Cada lot de productes es sotmet a proves rigoroses per garantir el compliment dels estàndards de la indústria.

Aquesta PCB flexible rígida de 10-capes té nombrosos avantatges, ja que ofereix múltiples suports per al disseny i la producció de productes electrònics.

L'estructura de 10-capes proporciona espai suficient per al cablejat d'alta-densitat, la qual cosa permet disposar més circuits funcionals en una superfície de placa limitada, realitzant una transmissió independent i una interconnexió eficient de senyals de diversos-mòduls. Mentrestant, mitjançant un disseny raonable de blindatge entre capes, redueix eficaçment la diafonia del senyal entre diferents circuits, garanteix l'estabilitat de la transmissió dels equips en condicions de treball d'alta freqüència i millora significativament la fiabilitat operativa dels productes finals.

Mitjançant la combinació raonable de substrats rígids i flexibles, la duresa, la flexibilitat i el coeficient d'expansió tèrmica del tauler es poden ajustar de manera flexible, fent que el producte sigui adequat per a diferents escenaris d'instal·lació i condicions de treball, amb excel·lents propietats mecàniques i adaptabilitat ambiental. Actualment, s'utilitza àmpliament en diversos productes electrònics-de gamma alta, com ara telèfons intel·ligents plegables, dispositius portàtils, càmeres d'automòbils i instruments mèdics.

En comparació amb els PCB flexibles rígids-d'una sola-capa, doble-capa- i plaques rígides simples, el PCB rígid-de 10-capa-flexible té avantatges destacats. En primer lloc, l'estructura multi-capes millora considerablement la densitat d'integració, la qual cosa li permet portar més mòduls funcionals amb la mateixa mida, reduint l'ús de cables i connectors externs i facilitant l'actualització dels productes electrònics cap a dissenys més prims, més petits i més integrats. En segon lloc, l'estructura de la pila de 10-capes admet una divisió i un disseny de la capa de senyal més raonables. Les capes de potència, les capes de senyal i les capes de terra es poden planificar de manera independent, la qual cosa no només redueix l'atenuació del senyal, sinó que també millora la capacitat anti-interferències, complint amb els complexos requisits de transmissió del senyal dels equips electrònics de gamma alta.

Mentrestant, basant-se en una estabilitat i durabilitat estructurals excel·lents, la PCB flexible rígida de 10-capes pot funcionar de manera estable en processos de muntatge complexos i entorns de servei, millorant de manera efectiva la qualitat i la vida útil dels productes electrònics finals. Per tant, s'utilitza àmpliament en diversos camps com ara l'electrònica de consum, l'electrònica d'automòbil, el control industrial i els equips mèdics.

En general, la producció de PCB rígids-de 10-capes- flexibles se centra principalment a superar tres reptes bàsics: l'alineació de la pila de múltiples-capes, la compatibilitat de substrats rígid-flex i l'optimització del procés de l'àrea de transició. Requereix una tecnologia madura de fabricació de PCB multi-capes i una rica experiència de producció-flex rígida per complir els estrictes estàndards de la indústria. Només seguint estrictament les especificacions de fabricació i el control de qualitat del procés-complet, es poden produir PCB flexibles rígids de 10 capes d'alta-qualitat i alta{12}}fiabilitat.

Sihui Fuji és un fabricant electrònic professional amb gairebé 16 anys d'experiència en producció. Equipades amb equips avançats i gestió científica, les nostres línies de producció ara tenen la capacitat de producció en massa de PCB de 10-capes i superiors. Si teniu necessitats de producte rellevants, no dubteu a contactar amb nosaltres.

L'especificació del tauler de mostra

Element: tauler flexible rígid de 10-capes

Material: S1000-2M + IF-2LD5018NJ2 (placa de circuit imprès flexible)

Gruix de la placa: 1,25 ± 0,15 mm (posició de la placa de circuit rígida)

0,16 ± 0,05 mm (posició de la placa de circuit imprès flexible)
